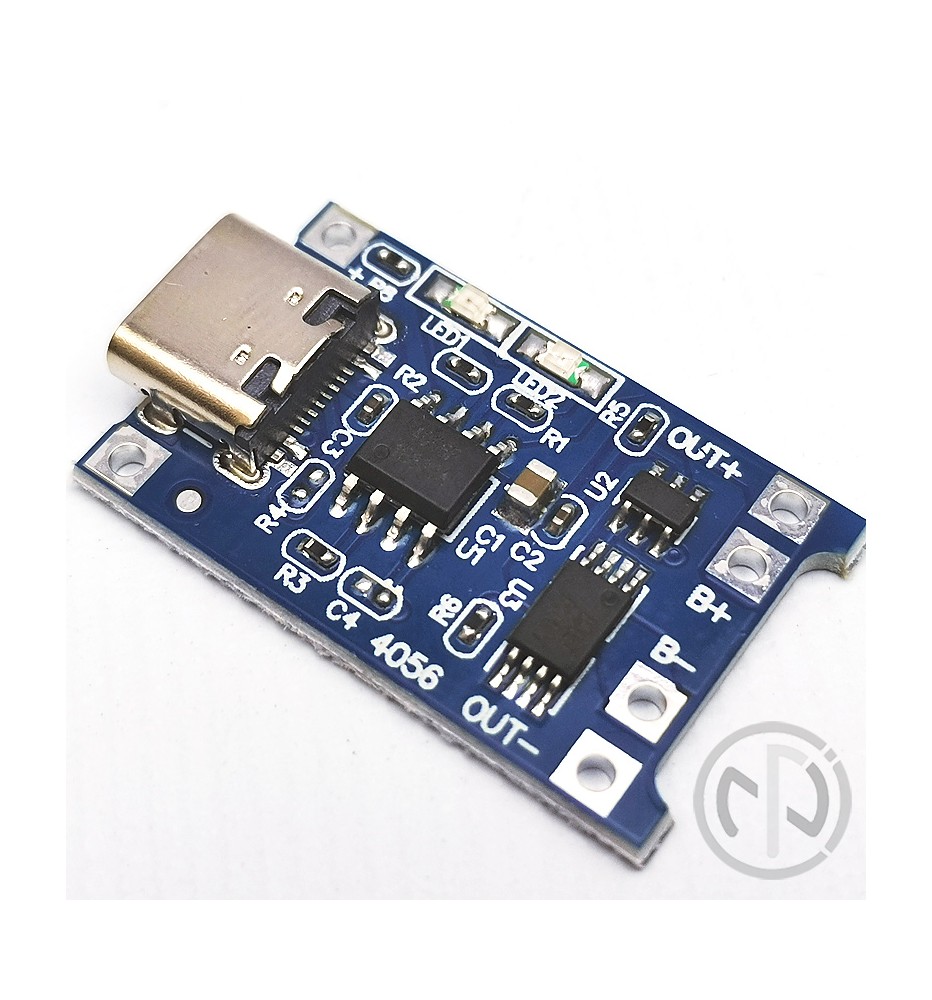

modulo caricabatterie litio 5v usb tp4056 18650

modulo caricabatterie litio 5v usb tp4056 18650

1,00 €
-Alimentazione ingresso: 4,5/5V -Massima corrente di carica: 1000mA -Tensione finale di carica: 4,2V -Led Rosso : in carica -Led Verde : fine carica/alimentazione presente -Dimensioni: 28x17x5mm
Quantità
Disponibile

La quantità minima ordinabile per questo prodotto è 2.

Modulo adatto alla ricarica batterie agli ioni di litio / Lipo a singola cella da 3,6 - 3,7V

Puo essere alimentato a 5V sia dalla porta USB (collegandolo a un caricatore) o tramite i pad a saldare presenti in ingresso

La scheda può erogare una corrente di carica di 1A per cui può caricare batterie da 1000mAh o anche di capacità  superiore

Una volta terminata la carica il circuito cambia la modalitè  passando da " carica in corso " a "mantenimento di carica", è quindi possibile utilizzare questo modulo per ricariche senza dover fare attenzione allo stato di carica, la batteria è protetta da sovraccarico di corrente e da sovrascarica

La batteria da caricare si collega sui pad B+ e B-.





E' possibile impostare la massima corrente di carica (che è impostata a 1000mA) cambiando il valore della resistenza R3

seguendo la tabella sottostante:

sensori


In questo modo è possibile caricare anche batterie inferiori a 1000mAh

-Nota: una batteria da 1000mAh può essere caricata anche a 300mAh effetuando quindi una carica più lenta

-Fare attenzione a non invertire la polarità di ingresso e uscita (il circuito non è protetto contro le inversioni di polarità)





batteria



0405
